湖南株洲架桥机租赁厂家200t 双导梁公路架桥机后支腿液压系统完整工作原理

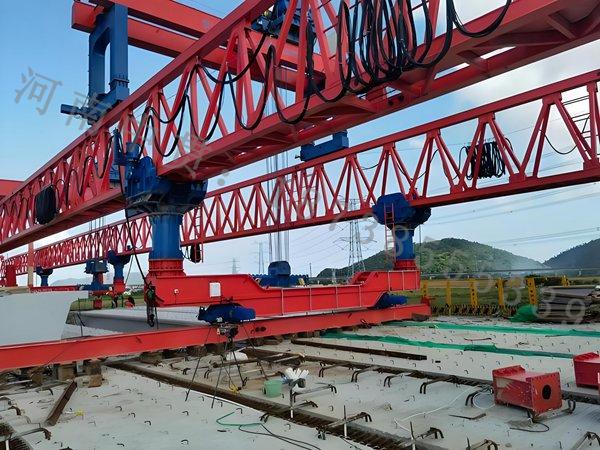

一、系统整体组成（标准配置）
后支腿为左右对称双立柱结构，液压系统独立配套，与整机主液压站共用动力源，核心元件：
动力单元：整机集中液压泵站（定量齿轮泵 / 负载敏感变量泵）、电磁溢流阀（系统调压、空载卸荷）、滤油器、冷却器、压力表；
执行油缸
左右 2 支顶升升降主油缸（驱动立柱伸缩，调节支撑高度）；
可选配小型折叠油缸（部分机型后支腿可翻折，避让运梁车通道）；
三位四通电磁换向阀：控制油缸伸 / 缩 / 中位锁止；
双向液压锁（平衡阀）：每根油缸无杆、有杆腔各一组，停机 / 油管爆裂自锁防溜腿；分流同步阀：保证左右两支顶升油缸同步升降，避免主梁单侧倾斜；
辅助部件：高压胶管、快速接头、压力传感器、行程限位开关、机械定位销轴（液压到位后二次机械锁死）。
二、核心液压元件作用逻辑
电磁溢流阀
系统压力预设 16～21MPa；油缸不动作时自动卸荷，减少发热；顶升受力超限时溢流泄压，保护油缸、结构不超载。
分流同步阀
左右油缸进油强制均分流量，保证两支腿升降高差≤5mm，防止后支腿单侧受力、主梁扭曲、轨道啃轨。
双向液压锁（安全核心）
换向阀中位时自动封闭油缸两腔油液，不受油管破裂、泵站失压影响；只有换向阀供油才能解锁油缸，杜绝支腿自动下沉，满足过孔高空稳定要求。
顶升主油缸
内置伸缩套筒，最大升降行程 1.2～1.8m，适配不同墩高、桥面纵坡；伸出落地支撑整机，缩回托轮悬空，实现后支腿自力纵移。

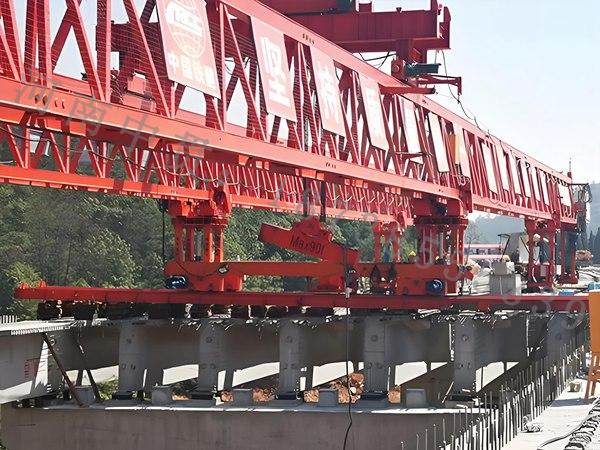

三、四种标准工况完整液压动作流程
工况 1：后支腿顶升落地（整机过孔支撑工况）
压力油经同步阀均分，同步进入左右油缸无杆腔，有杆腔回油；
油缸活塞杆同步伸出，后支腿底梁缓慢下落至桥面，托轮脱离主梁下弦轨道；
压力表观测两支油缸压力趋于均衡，证明左右均匀受力；
高度到位后，换向阀中位断电，双向液压锁立刻锁死油缸；
人工插入伸缩套筒机械销轴，液压锁 + 机械销双重保险，作为整机过孔尾部支点，配合尾部配重维持抗倾覆稳定系数 K≥1.5。
工况 2：后支腿收缩抬升（后支腿自力移位、喂梁避让）
换向阀反向电磁铁得电，压力油进入油缸有杆腔，顶开双向液压锁；
无杆腔回油，左右油缸同步回缩，底梁抬离桥面；
托轮重新贴合主梁底部纵移轨道，整机重量转由托轮承载；
油缸全缩到位后，限位开关触发，自动切断电磁阀供电，液压锁自锁；
此时后支腿可依靠自带走行轮沿主梁轨道前后移动，喂梁时完全腾空，不干涉运梁车通行。
工况 3：主梁水平同步调平（过孔前必备操作）
整机中支腿、后支腿油缸联动控制；
倾角传感器采集主梁纵向倾斜数据，自动微调后支腿单侧油缸伸出量；
同步阀持续均衡流量，缓慢修正高差，直至主梁纵向坡度≤2.5‰；
调平完成锁死油缸，保证尾部配重有效力矩不变，防止过孔倾覆风险。
工况 4：后支腿折叠油缸动作（带翻折式后支腿机型）
喂梁前：折叠油缸缩回，后支腿立柱向后翻起，腾出运梁车驶入通道；
喂梁完成、准备过孔：折叠油缸伸出，立柱竖直复位，顶升油缸落地支撑；
折叠油缸油路同样配备单向液压锁，翻折到位自动锁定，不会自行摆动干涉主梁。
四、后支腿液压系统安全保护机制
失压自锁保护
泵站断电、油管爆裂、软管破损时，双向液压锁瞬间封闭油缸油腔，支腿不会下坠，避免整机尾部失稳倾覆。
超载溢流保护
顶升油缸压力超过设定阈值，溢流阀自动泄压，限制后支腿最大承载，防止立柱、套筒受压屈曲变形。
同步偏差保护
同步阀强制均分流量，左右升降超差时流量自动补偿，杜绝单侧硬拉造成主梁扭曲。
行程限位电气互锁
油缸全伸 / 全缩位置装有行程开关：
后支腿未完全落地锁死，禁止启动整机纵移过孔；
后支腿未完全抬升脱离桥面，禁止启动后支腿自力走行；
防止误操作损坏支腿与主梁轨道。
机械冗余锁紧
液压锁仅作为临时锁止，作业状态必须插入套筒定位销轴，分担油缸长期承压，避免液压元件疲劳失效。
五、桁架主梁 vs 箱型主梁 200t 架桥机后支腿液压细微差异
桁架式 200t
整机自重较轻，后支腿油缸缸径偏小、系统工作压力偏低；同步阀流量规格小，适配低负载常规 30mT 梁工况。
箱型主梁 200t
整机自重更大、过孔倾覆力矩更高，顶升油缸缸径加大，液压锁承压等级提升；配套压力传感器实时监测两支腿受力，高墩、曲线桥可实时判断偏载预警。
六、液压系统与过孔配重的联动关系
过孔前依靠后支腿顶升油缸落地支撑，形成中支腿（倾覆支点）+ 后支腿（稳定支点） 双支点体系；
液压系统将后支腿刚性支撑锁定，尾部配重的抗倾覆力矩才能稳定传递至桥面；
若液压锁失效、支腿下沉，尾部支点高度变化会大幅减小配重有效力臂，稳定系数骤降，存在整机向前倾覆重大风险，因此双向液压锁是后支腿核心安全部件。
湖南株洲架桥机销售厂家工作流程总结：泵站供油→换向阀分配油路→同步阀均分流量→左右顶升油缸同步伸 / 缩→双向液压锁实时保压锁止；落地时做整机尾部支撑配合配重过孔，抬升后托轮受力实现后支腿沿主梁自力移位，全程多重液压 + 机械双重防护，保障 30m 跨架梁、过孔工况稳定。
