河南开封龙门吊租赁厂家龙门吊变频调速系统完整工作原理

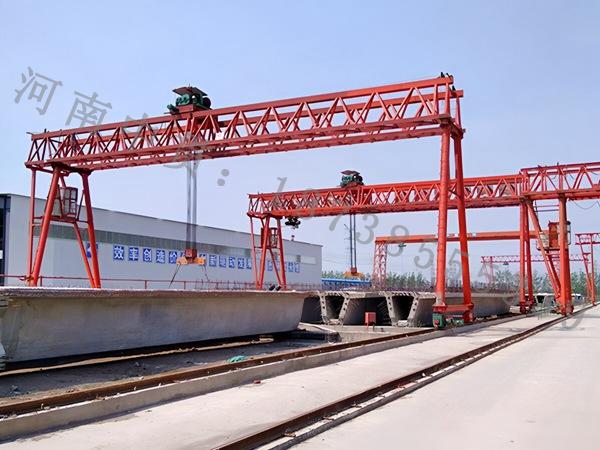

一、系统整体组成
整套变频调速系统分为主电路、控制电路、执行机构三大部分：
输入电源：车间三相 380V 工频交流电；
变频器主体：整流单元、直流母线、逆变单元、控制主板；
配套部件：制动电阻 / 回馈单元、编码器、PLC、接触器、制动器；
工作核心逻辑：工频交流电→整流成直流电→逆变成频率、电压连续可调的交流电→驱动电机无级变速。
二、分模块基础变换原理（交 - 直 - 交变换）
1. 整流环节（AC→DC）
三相工频交流电经过二极管 / 晶闸管整流桥，把固定 50Hz 交流电转换成恒定直流电压，储存在直流母线电容上，形成稳定直流电源，为后级逆变供电。
2. 逆变环节（DC→可调 AC）
控制主板输出 PWM 脉冲信号，驱动 IGBT 功率管交替通断，将直流电重新转换成频率、电压同步可调的三相交流电：
输出频率越低 → 电机转速越慢；
输出频率越高 → 电机转速越快；
电压跟随频率同步变化，保证电机磁通稳定，不出现弱磁、过载无力。
3. PWM 脉宽调制调速核心
变频器依靠改变脉冲导通占空比调节输出电压、频率：
低速：脉冲间隔大、频率低，输出电压低；
高速：脉冲密集、频率高，输出电压高；
实现 0～50Hz 甚至 0～100Hz 连续无级调速，没有传统电阻调速的档位跳跃。
三、起重专用矢量控制原理（保障作业平稳的关键）
普通 V/F 变频仅控制电压频率，低速转矩差；龙门吊全部采用矢量闭环控制，是平稳启停、防溜钩的核心：
变频器采集电机编码器反馈的转子转速、位置信号；
将电机定子电流分解为励磁电流（产生磁场）和转矩电流（输出拉力）两路独立控制；
零频（电机静止）时仍可输出 100%～180% 额定转矩，实现零速悬停持载；
负载变化时实时动态补偿转矩：重载自动加大转矩电流，空载自动降低，避免起步窜动、重物下滑溜钩。
四、软启停与 S 曲线加减速原理
变频器内置可调斜坡曲线，区别于直接工频硬启动：
直线斜坡：转速匀速上升 / 下降，消除瞬间转矩冲击；
S 型加减速（龙门吊标配）
启动段：加速度从小到大缓慢爬升，避免瞬间拉扯吊物；
匀速段：稳定运行；
全程加速度无突变，主梁、吊绳惯性冲击大幅降低，吊物摆动显著减小。
加减速时间可单独设置（起升、大车、小车独立参数），适配轻载、重型吊装工况。
五、制动能量处理原理（下降平稳不冲击）
重物下降、大车小车减速时，电机进入发电状态，机械能转化为电能回流直流母线，电压升高，分两种处理方式：
能耗制动（中小型龙门吊）
母线电压超过阈值，制动 IGBT 导通，多余电能释放到制动电阻发热消耗；减速阶段先电气减速，延时再闭合机械抱闸，杜绝硬刹反弹晃动。
有源回馈制动（港口、大型造船龙门吊）
增设 AFE 回馈单元，反向将再生电能送回厂区电网，节能同时减速更顺滑，无电阻发热损耗，适合高频连续作业。
六、抱闸时序联动控制原理（平稳作业核心逻辑）
变频器与龙门吊制动器联锁配合，解决传统调速松闸、抱闸冲击问题：
给出上升 / 下降运行指令 → 变频器先输出低频转矩建立持载拉力；
延时后输出信号打开机械抱闸，避免松闸瞬间重物下坠溜钩；
停机指令下达 → 变频器先通过电气减速降低转速；
转速降至接近零速、转矩保持稳定后，再输出信号抱紧制动器；
先电制动、后机械制动，全程无急刹冲击。

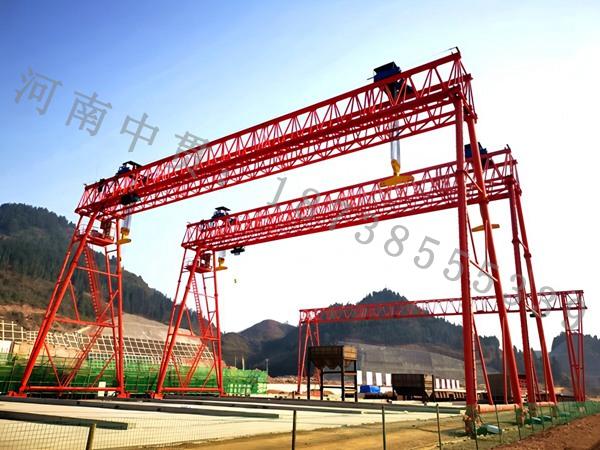

七、多机构同步 / 纠偏控制原理（大跨度、双梁龙门吊）
双起升同步抬吊
一台变频器为主机，另一台为从机，总线实时同步转速、转矩，双吊钩升降高度差极小，大件吊装不倾斜；
大车支腿自动纠偏
左右两侧行走电机独立变频闭环，编码器实时采集两侧行走距离，两侧出现位移差时，变频器自动调整一侧转速，修正偏差，防止主梁扭曲、啃轨。

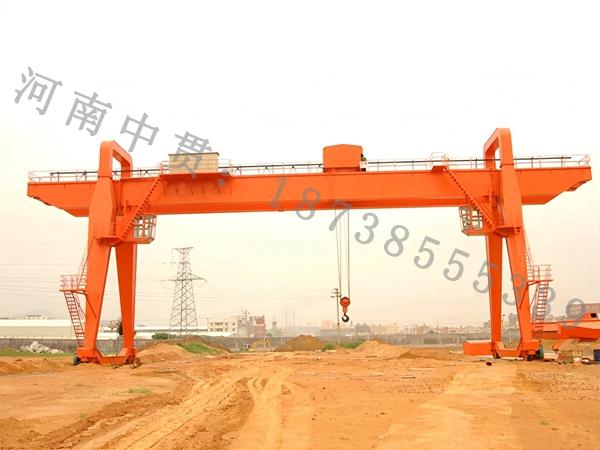

河南开封龙门吊厂家完整工作流程举例（起吊重物全过程）
操作人员给出上升点动信号传输至 PLC；
PLC 下发运行指令给起重变频器；
变频器输出低频矢量转矩，建立向上拉力；
延时松开制动器；
按 S 曲线缓慢升频升速，重物平稳起升；
变频器沿 S 曲线降频减速，低速悬停保持转矩；
转速归零后闭合抱闸，重物稳定静止无晃动。
